معرفی ساختار کابل شبکه و انواع آن

در عصر دیجیتال، داده‌ها حکم خون را در رگ‌های یک سازمان دارند. از دستورات مالی و ارتباطات داخلی گرفته تا تصاویر زنده‌ی دوربین‌های نظارتی و لاگ‌های امنیتی فایروال‌ها، همگی بسته‌های داده‌ای هستند که باید با سرعت، دقت و امنیت کامل در شبکه جابجا شوند. اما این شریان حیاتی که داده‌ها در آن جریان دارند، چیست؟ پاسخ، کابل شبکه است؛ قهرمانی خاموش که اغلب در زیرساخت‌های پیچیده نادیده گرفته می‌شود، اما عملکرد کل سیستم به سلامت و کیفیت آن وابسته است.

ما در رابینکو، به عنوان تأمین‌کننده پیشرو در تجهیزات زیرساختی شبکه، معتقدیم که درک عمیق از اجزای بنیادین، کلید ساختن یک شبکه پایدار و کارآمد است. این مقاله یک راهنمای تجاری صرف نیست؛ بلکه یک سفر فنی به دنیای کابل‌های شبکه است. برای بررسی محصولات و دریافت مشاوره تخصصی از کارشناسان ما جهت انتخاب بهترین راه‌حل برای نیازهای منحصر به فرد خود، از صفحات محصولات ما دیدن فرمایید.

کابل شبکه چیست؟ (مقدمه و تعریف فنی)

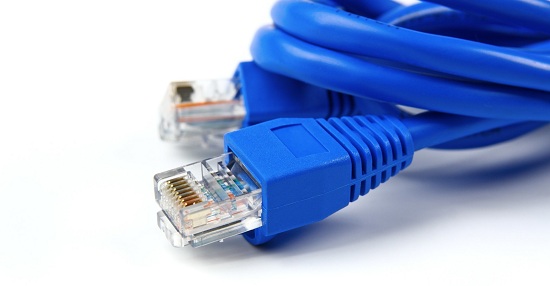

از دید یک کاربر عادی، کابل شبکه یک سیم ساده برای اتصال کامپیوتر به اینترنت است. اما از منظر مهندسی الکترونیک، کابل شبکه یک محیط انتقال هدایت‌شده (Guided Transmission Medium) است که با طراحی دقیق، وظیفه انتقال سیگنال‌های الکتریکی (در کابل‌های مسی) یا پالس‌های نوری (در فیبر نوری) را با حفظ تمامیت سیگنال (Signal Integrity) بر عهده دارد.

تمامیت سیگنال به معنای رسیدن سیگنال از مبدأ به مقصد بدون تغییر شکل، تضعیف شدید یا تأثیرپذیری از نویزهای خارجی است. سه دشمن اصلی تمامیت سیگنال در کابل‌های مسی عبارتند از:

• تضعیف (Attenuation): کاهش طبیعی انرژی سیگنال با افزایش طول کابل. این پدیده با مقاومت الکتریکی هادی (معمولاً مس) در ارتباط است.
• هم‌شنوایی (Crosstalk): پدیده‌ای که در آن سیگنال یک سیم یا یک زوج سیم، روی سیگنال سیم یا زوج مجاور تأثیر الکترومغناطیسی ناخواسته می‌گذارد. این نویز داخلی، بزرگترین چالش در طراحی کابل‌های زوج به هم تابیده است.
• تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI): نویزهای ناشی از منابع خارجی مانند کابل‌های برق، موتورهای الکتریکی، لامپ‌های فلورسنت و امواج بی‌سیم که می‌توانند روی سیگنال کابل القا شده و آن را تخریب کنند.

یک کابل شبکه باکیفیت، کابلی است که با استفاده از اصول مهندسی (مانند تابیدن سیم‌ها، استفاده از شیلدینگ و کنترل امپدانس) این سه عامل مخرب را به حداقل ممکن برساند.

• پیشنهاد بررسی و مطالعه >>>>آیا کابل شبکه قابل تعمیر است ؟

معرفی انواع اصلی کابل شبکه

دنیای کابل‌های شبکه و ساختار کابل شبکه به سه خانواده بزرگ تقسیم می‌شود که هر کدام برای دوران و کاربرد خاصی تکامل یافته‌اند:

الف) کابل کواکسیال (Coaxial): این کابل‌ها که از یک هادی مرکزی، یک عایق دی‌الکتریک، یک شیلد بافته‌شده فلزی و یک روکش بیرونی تشکیل شده‌اند، پدران کابل‌های شبکه مدرن محسوب می‌شوند. به دلیل ساختار محافظتی خوب، مقاومت قابل قبولی در برابر EMI داشتند و در شبکه‌های اترنت اولیه (استاندارد 10BASE2 و 10BASE5) استفاده می‌شدند. امروزه کاربرد آن‌ها در شبکه‌های کامپیوتری تقریباً منسوخ شده، اما همچنان در سیستم‌های تلویزیون کابلی (CATV)، اینترنت کابلی و برخی سیستم‌های دوربین مداربسته آنالوگ (CCTV) به کار می‌روند.

ب) کابل زوج به هم تابیده (Twisted Pair): این کابل، استاندارد فعلی برای اکثر قریب به اتفاق شبکه‌های محلی (LAN) در جهان است. همانطور که از نامش پیداست، از زوج سیم‌های به هم تابیده تشکیل شده که این طراحی هوشمندانه، کلید مقابله با پدیده هم‌شنوایی است. این کابل‌ها به دلیل هزینه مناسب، انعطاف‌پذیری و نصب آسان، محبوبیت فراوانی دارند. در ادامه این مقاله، به صورت عمیق به کالبدشکافی این نوع کابل خواهیم پرداخت.

نکته تخصصی رابینکو: مغزی مسی (CU) یا آلومینیوم با روکش مس (CCA)؟ یکی از مهم‌ترین تفاوت‌ها در کیفیت کابل‌های زوج به هم تابیده، جنس هادی مرکزی آن‌هاست. در نگاه اول شاید هر دو یکسان به نظر برسند، اما از نظر عملکردی تفاوت‌های چشمگیری دارند. برای آشنایی کامل با ۷ تفاوت کلیدی کابل شبکه مسی با آلومینیومی کلیک کنید و انتخابی هوشمندانه برای زیرساخت شبکه خود داشته باشید. انتخاب اشتباه در این بخش می‌تواند منجر به افت سرعت، افزایش دما و کاهش طول عمر کل سیستم شود.

ج) کابل فیبر نوری (Fiber Optic): اوج تکنولوژی در انتقال داده، کابل فیبر نوری است. در این کابل‌ها خبری از سیگنال الکتریکی و الکترون نیست؛ داده‌ها در قالب پالس‌های نور توسط لیزر یا LED تولید شده و از طریق یک هسته بسیار نازک از جنس شیشه یا پلاستیک خالص (Core) حرکت می‌کنند. این هسته توسط یک لایه روکش (Cladding) با ضریب شکست متفاوت احاطه شده که باعث بازتاب کامل نور در داخل هسته و جلوگیری از خروج آن می‌شود.

مزایای کلیدی کابل‌های فیبر نوری که در رابینکو نیز با بالاترین کیفیت عرضه می‌شوند، عبارتند از:

• پهنای باند تقریباً نامحدود: قابلیت انتقال داده با سرعت‌های بسیار بالا (از ۱۰ گیگابیت تا چند ترابیت بر ثانیه).
• ایمنی کامل در برابر EMI و RFI: از آنجایی که نور تحت تأثیر میدان‌های الکترومغناطیسی قرار نمی‌گیرد، این کابل‌ها در پرنویزترین محیط‌های صنعتی نیز بدون هیچگونه اختلالی کار می‌کنند.
• امنیت بسیار بالا: نشت‌گیری یا استراق سمع از کابل فیبر نوری تقریباً غیرممکن است.
• انتقال در فواصل طولانی: سیگنال نوری می‌تواند ده‌ها کیلومتر را بدون نیاز به تقویت‌کننده طی کند.

این ویژگی‌ها، فیبر نوری را به انتخاب بی‌رقیب برای ستون فقرات (Backbone) شبکه‌های بزرگ، ارتباط بین ساختمان‌ها، دیتاسنترها و زیرساخت‌های مخابراتی تبدیل کرده است.

دسته‌بندی و ویژگی‌های کابل‌های زوج به هم تابیده (Twisted Pair)

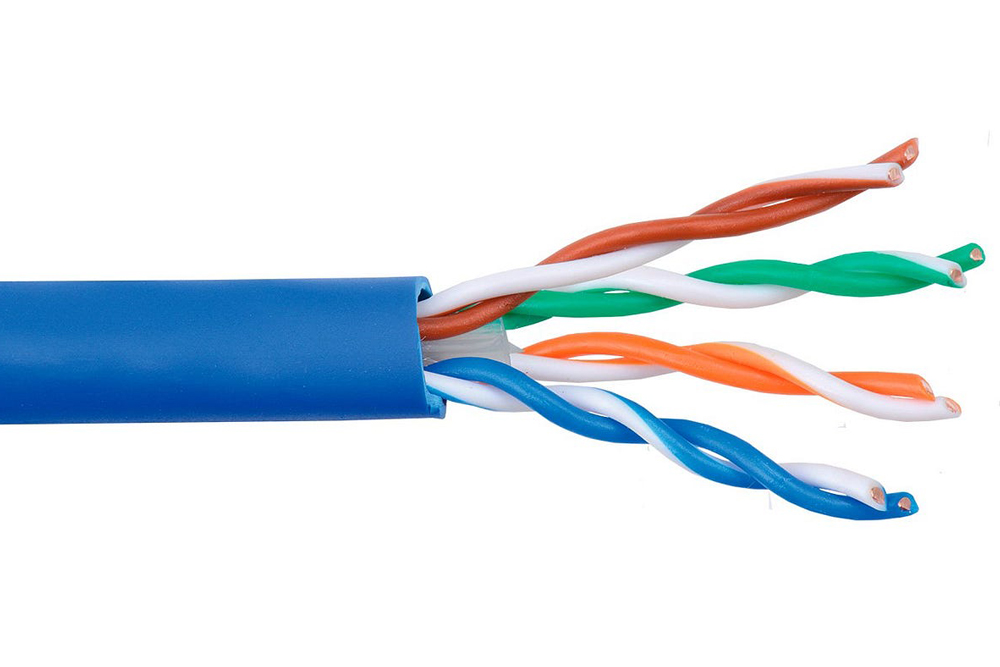

این خانواده از کابل‌ها، ستون فقرات شبکه‌های مدرن امروزی هستند. ساختار آن‌ها شامل ۴ زوج سیم (مجموعاً ۸ سیم) است که هر زوج با نرخ مشخصی به دور هم تابیده شده است.

جادوی تابیدن (The Magic of Twisting): برای درک اهمیت این موضوع، باید به فیزیک الکترومغناطیس بازگردیم. طبق قانون دست راست، عبور جریان از یک سیم، میدان مغناطیسی دایره‌ای در اطراف آن ایجاد می‌کند. در یک کابل، این میدان مغناطیسی می‌تواند در سیم‌های مجاور ولتاژ القا کند (هم‌شنوایی). در یک زوج تابیده‌شده، دو سیم سیگنال‌های مخالف یکدیگر را حمل می‌کنند (سیگنال‌دهی تفاضلی یا Differential Signaling). میدان مغناطیسی حاصل از سیم اول، توسط میدان مغناطیسی مخالف سیم دوم خنثی می‌شود. هرچه تعداد تاب در هر اینچ بیشتر باشد، این خنثی‌سازی مؤثرتر بوده و کابل می‌تواند در فرکانس‌های بالاتر (پهنای باند بیشتر) کار کند.

این کابل‌ها بر اساس عملکرد و پهنای باندشان در دسته‌بندی‌های (Categories) مختلفی عرضه می‌شوند:

• Cat5e (Category 5 Enhanced): این استاندارد برای پشتیبانی از سرعت ۱ گیگابیت بر ثانیه (Gigabit Ethernet) با پهنای باند ۱۰۰ مگاهرتز طراحی شد. هنوز هم برای کاربردهای خانگی و دفاتر کوچک که نیازهای سنگینی ندارند، یک گزینه قابل قبول است.
• Cat6: یک گام بزرگ رو به جلو. با داشتن تاب‌های بیشتر در هر اینچ و اغلب یک جداکننده پلاستیکی به نام “Spline” در مرکز کابل برای کاهش هم‌شنوایی بین زوج‌ها، پهنای باند را به ۲۵۰ مگاهرتز افزایش می‌دهد. این کابل می‌تواند سرعت ۱۰ گیگابیت بر ثانیه را تا فاصله حدود ۵۵ متری پشتیبانی کند و استاندارد طلایی برای اکثر شبکه‌های تجاری جدید است. برای راه‌اندازی یک سیستم دوربین نظارتی تحت شبکه (IP Camera) با کیفیت بالا، استفاده از کابل حداقل Cat6 اکیداً توصیه می‌شود تا از پهنای باند کافی برای انتقال تصاویر 4K و بالاتر اطمینان حاصل شود.
• Cat6a (Category 6 Augmented): نسخه تقویت‌شده Cat6 با پهنای باند ۵۰۰ مگاهرتز. این کابل برای پشتیبانی کامل از سرعت ۱۰ گیگابیت بر ثانیه تا فاصله استاندارد ۱۰۰ متر طراحی شده است. کابل‌های Cat6a معمولاً ضخیم‌تر و دارای شیلدینگ قوی‌تری هستند که آن‌ها را برای دیتاسنترها و محیط‌های با نویز بالا ایده‌آل می‌سازد.
• Cat7 و Cat8: این‌ها دسته‌بندی‌های بسیار پیشرفته هستند. Cat7 پهنای باند ۶۰۰ مگاهرتز و Cat8 پهنای باند شگفت‌انگیز ۲۰۰۰ مگاهرتز را ارائه می‌دهد و برای پشتیبانی از سرعت‌های ۲۵ و ۴۰ گیگابیت بر ثانیه در فواصل کوتاه (عمدتاً داخل دیتاسنترها) طراحی شده است. این کابل‌ها همیشه دارای شیلدینگ کامل هستند.

نکته فنی: امپدانس مشخصه (Characteristic Impedance) کابل‌های زوج به هم تابیده برای داشتن امپدانس مشخصه 100Ω (اهم) طراحی می‌شوند. امپدانس، مقاومت کابل در برابر جریان متناوب (AC) است. برای حداکثر انتقال توان و جلوگیری از بازگشت سیگنال (Signal Reflection) که باعث تخریب داده می‌شود، امپدانس کابل، پچ پنل، کانکتور و کارت شبکه همگی باید با هم تطابق داشته باشند. استفاده از کابل‌های بی‌کیفیت با امپدانس نامنظم، یکی از دلایل اصلی بروز خطا در بسته‌های داده (Packet Errors) در شبکه است.

ساختار محافظتی و شیلدینگ در کابل‌های شبکه

برای مقابله با نویزهای خارجی (EMI/RFI)، لایه‌های محافظتی فلزی به ساختار کابل اضافه می‌شود. اینجاست که دنیای کابل‌های شبکه به دو گروه بزرگ تقسیم می‌شود: شیلددار و بدون شیلد.

• UTP (Unshielded Twisted Pair): کابل بدون شیلد. این رایج‌ترین و مقرون‌به‌صرفه‌ترین نوع کابل است. تنها مکانیزم دفاعی آن در برابر نویز، همان خاصیت خنثی‌سازی زوج‌های تابیده‌شده است. برای محیط‌های اداری و خانگی استاندارد، کابل UTP با کیفیت (مانند کابل‌های مسی موجود در رابینکو) کاملاً کافی است.
• STP (Shielded Twisted Pair): این یک اصطلاح کلی برای کابل‌های شیلددار است که خود انواع مختلفی دارد:
  • F/UTP (Foiled/Unshielded Twisted Pair): یک لایه فویل آلومینیومی کلی دور هر چهار زوج سیم پیچیده شده است. این ساختار محافظت خوبی در برابر نویزهای فرکانس بالا ارائه می‌دهد.
  • U/FTP (Unshielded/Foiled Twisted Pair): در این مدل، یک فویل مجزا دور هر زوج سیم وجود دارد. این طراحی بهترین عملکرد را در کاهش هم‌شنوایی بین زوج‌ها (Crosstalk) دارد و در کابل‌های رده بالا مانند Cat6a و Cat7 رایج است.
  • S/FTP (Shielded/Foiled Twisted Pair): کامل‌ترین نوع محافظت. در این کابل، هر زوج سیم فویل مخصوص خود را دارد (مانند U/FTP) و علاوه بر آن، یک شیلد بافته‌شده (Braid) کلی نیز همه چیز را در بر می‌گیرد. فویل در برابر نویز فرکانس بالا و شیلد بافته‌شده در برابر نویز فرکانس پایین مؤثر است.

چه زمانی شیلدینگ حیاتی است؟ در محیط‌هایی مانند کارخانه‌ها، بیمارستان‌ها، فرودگاه‌ها یا هر جایی که کابل شبکه از کنار کابل‌های برق فشار قوی، موتورهای بزرگ یا تجهیزات بی‌سیم قدرتمند عبور می‌کند، استفاده از کابل شیلددار (ترجیحاً S/FTP) یک ضرورت است، نه یک انتخاب. یک اختلال کوچک ناشی از نویز در داده‌های ارسالی به فایروال شما می‌تواند به عنوان یک تهدید امنیتی تفسیر شود یا عملکرد آن را مختل کند.

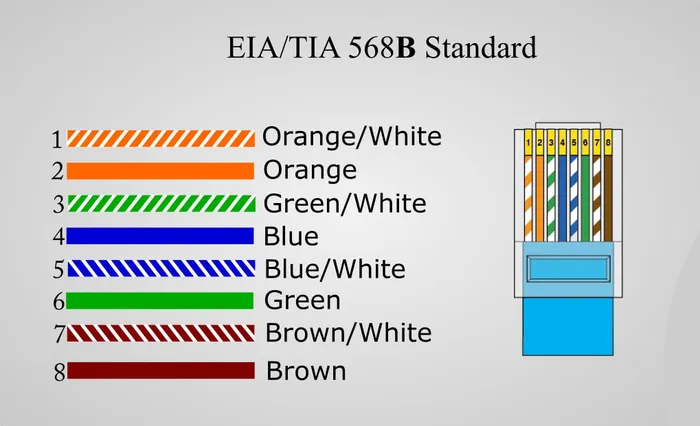

انواع رنگ کابل شبکه (استانداردهای T568A و T568B)

۸ سیم داخل کابل شبکه از ۴ زوج رنگی تشکیل شده‌اند: نارنجی، سبز، آبی و قهوه‌ای. هر زوج شامل یک سیم تمام‌رنگ و یک سیم با نوار سفید (مثلاً نارنجی و سفید-نارنجی) است. برای اتصال این سیم‌ها به کانکتور RJ45، دو استاندارد جهانی وجود دارد:

• T568B: رایج‌ترین استاندارد در اکثر نقاط جهان.
• T568A: استاندارد جایگزین که در برخی پروژه‌های دولتی یا شبکه‌های قدیمی‌تر دیده می‌شود.

مهم نیست از کدام استاندارد استفاده می‌کنید، مهم این است که هر دو سر کابل با یک استاندارد یکسان سوکت زده شوند (کابل Straight-Through). این استانداردسازی تضمین می‌کند که پین‌های ارسال (Transmit) و دریافت (Receive) به درستی به هم متصل شوند.

• پیشنهاد بررسی و مطالعه >>>کابل شبکه دوربین مداربسته چیست ؟

کاربرد انواع کابل شبکه در سناریوهای مختلف

با دانش فنی که کسب کردیم، بیایید سناریوهای واقعی را بررسی کنیم:

• سناریو ۱: دفتر کار خانگی یا استارتاپ کوچک
  • نیاز: اتصال چند کامپیوتر، یک پرینتر و دسترسی به اینترنت.
  • راه‌حل: کابل UTP Cat6 یک انتخاب عالی و آینده‌نگرانه است. این کابل پهنای باند کافی برای تماس‌های تصویری، انتقال فایل و سایر نیازهای روزمره را فراهم کرده و برای سال‌ها نیاز شما را برطرف خواهد کرد.
• سناریو ۲: یک شرکت متوسط با ۱۰۰ کارمند
  • نیاز: زیرساخت پایدار برای سرورها، کامپیوترها، تلفن‌های VoIP و سیستم دوربین‌های نظارتی IP.
  • راه‌حل: برای کابل‌کشی افقی (از پچ پنل تا پریز شبکه هر کاربر)، UTP Cat6 یا F/UTP Cat6a توصیه می‌شود. برای ستون فقرات شبکه (اتصال سوئیچ‌های اصلی به یکدیگر یا اتصال بین طبقات)، استفاده از کابل فیبر نوری برای تضمین سرعت و پایداری، یک سرمایه‌گذاری هوشمندانه است.
• سناریو ۳: یک کارخانه یا بیمارستان
  • نیاز: اتصال دستگاه‌های حساس صنعتی (PLC)، تجهیزات پزشکی دقیق، دوربین‌های نظارتی در محیط پرنویز و ارتباطات حیاتی.
  • راه‌حل: در اینجا هیچ جایی برای ریسک نیست. استفاده از کابل S/FTP Cat6a یا Cat7 برای تمام اتصالات مسی ضروری است تا از تمامیت داده‌ها در برابر تداخلات الکترومغناطیسی شدید محافظت شود. برای ارتباطات اصلی و فواصل طولانی، فیبر نوری تنها گزینه قابل اعتماد است.
• سناریو ۴: پیاده‌سازی سیستم دوربین نظارتی با قابلیت PoE
  • نیاز: تأمین برق و انتقال داده دوربین‌های نظارتی از طریق یک کابل شبکه.
  • راه‌حل: تکنولوژی Power over Ethernet (PoE) این امکان را فراهم می‌کند. در این حالت، کیفیت کابل اهمیت دوچندان پیدا می‌کند. کابل‌هایی با هادی مسی خالص (Pure Copper) و ضخامت مناسب (AWG پایین‌تر) افت ولتاژ کمتری دارند و گرمای کمتری تولید می‌کنند. استفاده از کابل‌های آلومینیومی با روکش مس (CCA) برای PoE، به خصوص در فواصل طولانی، می‌تواند به دوربین آسیب زده و خطر آتش‌سوزی به همراه داشته باشد. تمامی کابل‌های مسی در رابینکو از مس خالص باکیفیت ساخته شده‌اند تا بهترین عملکرد را در کاربردهای PoE تضمین کنند.

نتیجه‌گیری: زیرساخت شما، اعتبار کسب‌وکار شماست

کابل شبکه بسیار فراتر از یک سیم ساده است؛ آن یک قطعه مهندسی‌شده دقیق است که سلامت کل اکوسیستم IT شما به آن بستگی دارد. یک زیرساخت کابلی ضعیف، مانند یک فونداسیون سست برای یک آسمان‌خراش است و نباید در کابل کشی شبکه اشتباه کرد برای جلوگیری از این موضوع ۱۲ اشتباه رایج در سیم کشی کابل شبکه را بخوانید .؛ مهم نیست تجهیزات شما چقدر پیشرفته و گران‌قیمت باشند، عملکرد نهایی همیشه توسط ضعیف‌ترین حلقه زنجیر، یعنی کابل، محدود خواهد شد.

سرمایه‌گذاری بر روی کابل‌های شبکه باکیفیت، سرمایه‌گذاری بر روی پایداری، سرعت و امنیت کسب‌وکار شماست. ما در رابینکو، با ارائه طیف کاملی از انواع کابل‌های مسی و فیبر نوری مطابق با بالاترین استانداردهای جهانی، در کنار شما هستیم تا این شریان‌های حیاتی شبکه خود را با اطمینان کامل بنا کنید. برای بررسی محصولات و دریافت مشاوره تخصصی از کارشناسان ما جهت انتخاب بهترین راه‌حل برای نیازهای منحصر به فرد خود، از صفحات محصولات ما دیدن فرمایید.
