رانژه چیست؟

در دنیای پیچیده شبکه‌های کامپیوتری، اغلب توجهات به سمت تجهیزات اکتیو پر زرق و برق مانند سوئیچ‌های مدیریتی، روترهای قدرتمند و فایروال‌های نسل جدید معطوف می‌شود. اما متخصصان باتجربه می‌دانند که ثبات و کارایی تمام این تجهیزات گران‌قیمت، به یک نقطه مشخص در قلب اتاق سرور گره خورده است: نقطه‌ای که صدها کابل شبکه به هم می‌رسند و شریان‌های حیاتی سازمان را تشکیل می‌دهند. این نقطه، پچ پنل (Patch Panel) نام دارد و فرآیند اتصال صحیح کابل‌ها به آن، “رانژه کردن” است.

یک رانژه غیراصولی و نامنظم، مانند یک سیستم عصبی معیوب است که بهترین مغزها (سرورها و تجهیزات امنیتی) را با اطلاعات ناقص و سیگنال‌های ضعیف تغذیه می‌کند. نتیجه؟ کندی شبکه، قطعی‌های مداوم، و ناتوانی در بهره‌برداری از حداکثر پتانسیل تجهیزات.

ما در رابینکو، به عنوان پیشرو در ارائه تجهیزات پسیو شبکه از جمله کابل‌های مسی، فیبر نوری و پچ پنل‌ها، این راهنمای جامع را برای شما آماده کرده‌ایم. هدف ما این است که شما را با علم و هنر نحوه رانژه کابل آشنا کنیم تا بتوانید با دستان خود، یک زیرساخت قابل اعتماد و حرفه‌ای بسازید؛ زیرساختی که شایسته محافظت از داده‌های ارزشمند و پشتیبانی از تجهیزات حیاتی شما باشد.

رانژه کابل شبکه چیست و چرا قلب تپنده یک اتاق سرور است؟

رانژه کردن (Patching/Termination) در مفهوم کابل‌کشی ساخت یافته (Structured Cabling)، به فرآیند اتصال و سربندی صحیح سیم‌های یک کابل شبکه به یک ماژول اتصال (مانند پچ پنل یا کیستون) گفته می‌شود. این کار نقطه پایانی کابل‌کشی افقی (کابل‌هایی که از پریزهای شبکه در سراسر ساختمان کشیده شده‌اند) در اتاق سرور است.

چرا اینقدر مهم است؟ پچ پنل یک نقطه مدیریت مرکزی ایجاد می‌کند. به جای اینکه ده‌ها یا صدها کابل بلند مستقیماً از سراسر ساختمان به پورت‌های حساس و گران‌قیمت سوئیچ متصل شوند (که یک کابوس مدیریتی است)، همگی به پشت پچ پنل رانژه می‌شوند. سپس با استفاده از پچ‌کوردهای کوتاه، ارتباط بین پچ پنل و سوئیچ برقرار می‌شود.

مزایای کلیدی این رویکرد:

• مدیریت و انعطاف‌پذیری: تغییر اتصال یک کاربر از یک پورت سوئیچ به پورت دیگر، تنها با جابجایی یک پچ‌کورد کوتاه انجام می‌شود. این کار بدون نیاز به دستکاری کابل‌کشی اصلی صورت می‌گیرد.
• حفاظت از تجهیزات اکتیو: پورت‌های سوئیچ و سرور از استهلاک ناشی از اتصال و قطع مکرر کابل در امان می‌مانند. تعویض یک پچ پنل بسیار ارزان‌تر از تعمیر یا تعویض یک سوئیچ ۴۸ پورت است.
• عیب‌یابی آسان: یک سیستم رانژه شده و لیبل‌گذاری شده، به شما اجازه می‌دهد تا در هنگام بروز مشکل، به سرعت مسیر کابل را از کاربر تا سوئیچ ردیابی کنید.
• حفظ تمامیت سیگنال: از منظر الکترونیک، یک سربندی کابل شبکه صحیح، تضمین می‌کند که مشخصات فنی کابل (مانند امپدانس و نرخ تابیدگی زوج‌ها) تا آخرین نقطه ممکن حفظ شود. این امر برای جلوگیری از پدیده‌های مخربی مانند هم‌شنوایی (Crosstalk) و افت سیگنال (Return Loss) حیاتی است. یک اتصال ضعیف در پچ پنل می‌تواند تمام کیفیت یک کابل مسی رده بالای رابینکو را از بین ببرد.

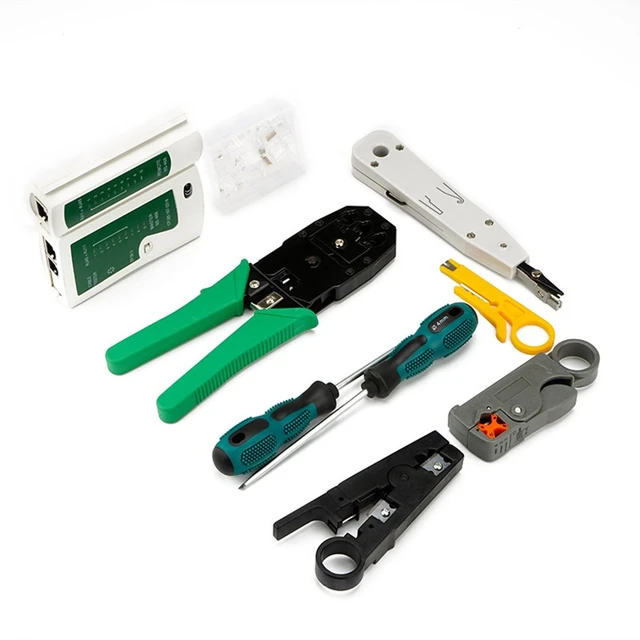

جعبه ابزار یک متخصص شبکه: تجهیزات لازم برای یک رانژه بی‌نقص

برای انجام یک آموزش رانژه کردن حرفه‌ای، نیاز به ابزار و تجهیزات مناسب دارید. استفاده از ابزار نادرست نه تنها نتیجه کار را ضعیف می‌کند، بلکه می‌تواند به تجهیزات شما آسیب بزند.

تجهیزات پسیو شبکه:

• پچ پنل (Patch Panel): متناسب با نوع کابل (مثلاً Cat6 یا Cat6a) و تعداد پورت‌های مورد نیاز.
• کابل شبکه باکیفیت: اساس کار شما. استفاده از کابل‌های مسی تمام‌مس (BC) رابینکو، بهترین نتیجه را تضمین می‌کند.اما اگر برای شما سوال شده است که آیا کابل شبکه قابل تعمیر است ؟ این مطلب را از دست ندهید .
• کیستون (Keystone): برای نصب در پریزهای شبکه.
• مدیریت کابل (Cable Manager): ابزارهای افقی و عمودی برای آرایش رک شبکه و هدایت پچ‌کوردها.

ابزار تخصصی:

• آچار پانچ (Punch Down Tool): حیاتی‌ترین ابزار برای رانژه کردن. این آچار با یک ضربه، سیم را درون شیارهای IDC (Insulation-Displacement Connector) پچ پنل یا کیستون فرو کرده و همزمان روکش سیم را می‌شکافد تا اتصال فلز به فلز برقرار شود و اضافه سیم را قطع می‌کند.
• استریپر یا سیم‌لخت‌کن (Cable Stripper): برای برداشتن روکش بیرونی کابل بدون آسیب رساندن به عایق سیم‌های داخلی.
• تستر کابل شبکه (Cable Tester): برای اطمینان از صحت عملکرد پس از اتمام کار.
• بست کمربندی ولکرو (Velcro Ties): برای بستن دسته‌های کابل. (از بست‌های پلاستیکی تیز استفاده نکنید!)

آموزش گام به گام رانژه کردن روی پچ پنل (استاندارد T568B)

این بخش، هسته اصلی آموزش رانژه کردن است. ما از استاندارد T568B که در ایران و اکثر نقاط جهان رایج‌تر است، استفاده می‌کنیم.

گام اول: آماده‌سازی کابل حدود ۴-۵ سانتی‌متر از روکش بیرونی کابل شبکه را با استفاده از استریپر جدا کنید. دقت کنید که هیچ‌کدام از ۸ سیم داخلی زخمی نشوند. پس از برداشتن روکش، نخ ابریشمی و جداکننده پلاستیکی (در کابل‌های Cat6) را قطع کنید.

گام دوم: مرتب‌سازی زوج سیم‌ها چهار زوج سیم (نارنجی، سبز، آبی، قهوه‌ای) را از هم باز کنید. آن‌ها را به آرامی صاف کنید اما به هیچ وجه تابیدگی آن‌ها را بیش از حد باز نکنید.

گام سوم: چیدمان بر اساس استاندارد T568B پورت مورد نظر روی پچ پنل را پیدا کنید. در کنار شیارهای هر پورت، راهنمای رنگی برای دو استاندارد T568A و T568B وجود دارد. شما باید سیم‌ها را مطابق با راهنمای B در شیارهای مربوطه قرار دهید. ترتیب T568B به این صورت است:

• سفید-نارنجی / نارنجی
• سفید-سبز / سبز
• سفید-آبی / آبی
• سفید-قهوه‌ای / قهوه‌ای (توجه: ترتیب قرارگیری روی پچ پنل ممکن است کمی متفاوت باشد، همیشه به راهنمای رنگی خود پچ پنل اعتماد کنید).

گام چهارم: حفظ تابیدگی تا آخرین لحظه (نکته طلایی) این مهم‌ترین قانون در سربندی کابل شبکه است. از نقطه ورود سیم به شیار IDC، نباید بیش از ۱.۲۵ سانتی‌متر (نیم اینچ) از تابیدگی زوج‌ها باز شده باشد. باز کردن بیش از این مقدار، باعث ایجاد هم‌شنوایی (Crosstalk) شدید شده و کیفیت سیگنال را نابود می‌کند.

گام پنجم: استفاده از آچار پانچ آچار پانچ (Punch Down Tool) را بردارید. سمت دارای تیغه برش (Cut) باید به سمت بیرون پورت باشد. آچار را عمود بر پچ پنل نگه داشته و با یک فشار محکم و سریع، سیم را پانچ کنید. صدای “کلیک” مشخص، نشانه یک اتصال موفق است. این کار را برای هر ۸ سیم تکرار کنید.

گام ششم: مدیریت و بستن کابل پس از پانچ کردن تمام سیم‌ها، کابل را با استفاده از بست به شاسی فلزی پشت پچ پنل محکم کنید. این کار از وارد آمدن فشار و کشش به اتصالات ظریف IDC جلوگیری می‌کند.

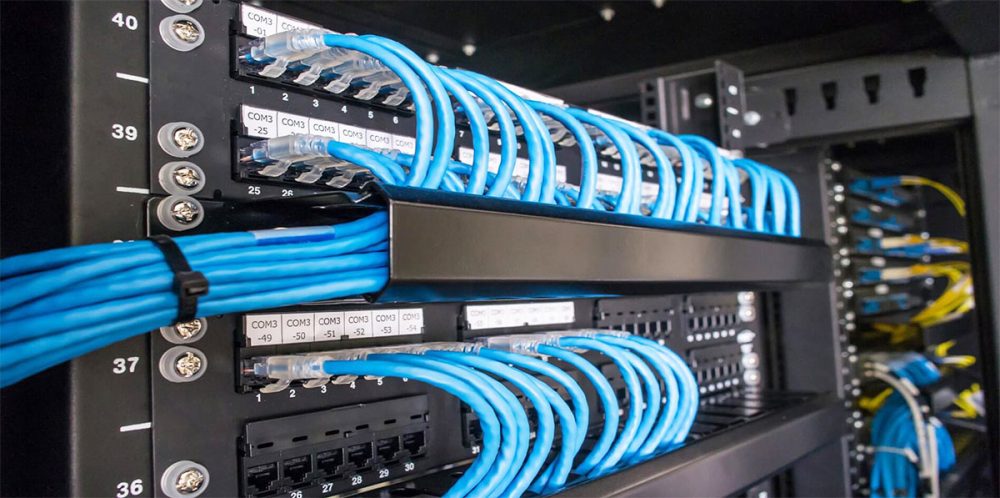

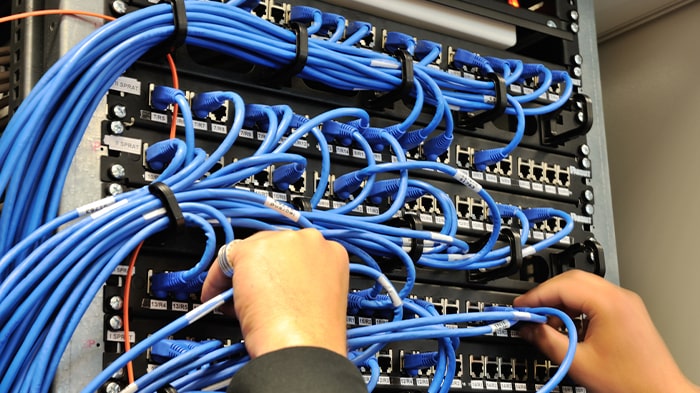

هنر مدیریت کابل: اصول آرایش رک برای حداکثر کارایی و زیبایی

یک رانژه تمیز، با مدیریت کابل در رک (Cable Management) تکمیل می‌شود. یک آرایش رک شبکه حرفه‌ای فقط برای زیبایی نیست؛ بلکه بر عملکرد و طول عمر تجهیزات شما تأثیر مستقیم دارد.

• جریان هوا: کابل‌های درهم‌تنیده در جلوی تجهیزاتی مانند سرورها یا فایروال‌ها، مسیر جریان هوا را مسدود کرده و باعث افزایش دما و کاهش عمر مفید آن‌ها می‌شوند.
• استفاده از نگهدارنده کابل: به ازای هر پچ پنل، یک نگهدارنده کابل افقی (Horizontal Cable Manager) نصب کنید. این ابزارها پچ‌کوردها را مرتب کرده و از وزن آن‌ها روی پورت‌ها می‌کاهند.
• طول مناسب پچ‌کورد: از پچ‌کوردهایی با طول دقیق استفاده کنید. استفاده از یک پچ‌کورد ۳ متری برای اتصال دو پورت که تنها ۳۰ سانتی‌متر از هم فاصله دارند، نشان از عدم حرفه‌ای‌گری است.
• جداسازی کابل‌های برق و دیتا: در داخل رک نیز کابل‌های برق را از یک سمت و کابل‌های شبکه را از سمت دیگر عبور دهید تا تداخل الکترومغناطیسی (EMI) به حداقل برسد.
• برچسب‌گذاری (Labeling): هر پورت روی پچ پنل و هر پچ‌کورد باید لیبل داشته باشد. این کار فرآیند عیب‌یابی و مدیریت شبکه را هزاران بار ساده‌تر می‌کند. تصور کنید می‌خواهید پورت مربوط به یکی از دوربین‌های نظارتی حیاتی را پیدا کنید؛ با لیبل‌گذاری، این کار در چند ثانیه انجام می‌شود. پیشنهاد بررسی :کابل شبکه دوربین مداربسته چیست ؟

اشتباهات مرگبار در رانژه کابل که باید از آن‌ها دوری کنید

1. باز کردن بیش از حد تابیدگی زوج‌ها: همانطور که گفته شد، این بزرگترین و رایج‌ترین اشتباه است که مستقیماً بر عملکرد شبکه تأثیر می‌گذارد.
2. برداشتن بیش از حد روکش اصلی: روکش کابل باید تا نزدیک‌ترین نقطه ممکن به محل اتصال ادامه یابد تا از سیم‌ها در برابر نویز محافظت کرده و استحکام فیزیکی ایجاد کند.
3. استفاده از نیروی بیش از حد یا ابزار نامناسب: پانچ کردن نیاز به یک فشار محکم و سریع دارد، نه ضربات متعدد. استفاده از پیچ‌گوشتی یا ابزارهای دیگر به جای آچار پانچ، به اتصالات آسیب جدی می‌زند.
4. عدم تست اتصالات: هرگز یک اتصال را بدون تست رها نکنید. یک تستر ساده می‌تواند شما را از ساعت‌ها سردرگمی در آینده نجات دهد.
5. خرید تجهیزات پسیو ارزان و بی‌کیفیت: یک پچ پنل یا کیستون بی‌کیفیت با تیغه‌های ضعیف، نمی‌تواند اتصال پایداری با کابل مسی شما برقرار کند. این صرفه‌جویی کوچک، به قیمت از دست رفتن پایداری کل شبکه تمام خواهد شد. سرمایه‌گذاری روی تجهیزات پسیو شبکه باکیفیت از برندهای معتبر مانند رابینکو، یک سرمایه‌گذاری بلندمدت است.

فراتر از پچ پنل: رانژه کیستون (Keystone) و پریز شبکه

فرآیند رانژه در سمت دیگر کابل، یعنی در پریز شبکه دیواری، کاملاً مشابه است. در اینجا به جای پچ پنل، از یک قطعه کوچک به نام کیستون (Keystone Jack) استفاده می‌شود.

نصب کیستون شبکه نیز دقیقاً از همان اصول پیروی می‌کند:

• کابل را به اندازه لازم آماده کنید.
• زوج سیم‌ها را مطابق با استاندارد T568B در شیارهای رنگی کیستون قرار دهید.
• با استفاده از آچار پانچ، سیم‌ها را در محل خود محکم کنید.
• درپوش کیستون را بسته و آن را در قاب پریز شبکه (Faceplate) جا بزنید.

یک کانال ارتباطی استاندارد، از یک سربندی کابل شبکه بی‌نقص در پچ پنل شروع شده و به یک نصب کیستون شبکه بی‌نقص در پریز کاربر ختم می‌شود.

نتیجه‌گیری: با دستان خود، پایداری را به شبکه تزریق کنید

رانژه کردن کابل شبکه یک مهارت عملی و ضروری برای هر فردی است که با زیرساخت شبکه سر و کار دارد. این فرآیند، نقطه تلاقی علم الکترونیک و هنر نظم‌دهی است. با اجرای صحیح و اصولی آن، شما نه تنها یک شبکه کارآمد می‌سازید، بلکه یک زیرساخت قابل اعتماد، قابل مدیریت و آماده برای چالش‌های آینده بنا می‌کنید.

به یاد داشته باشید، کیفیت نهایی کار شما به کیفیت ابزار و موادی که استفاده می‌کنید، بستگی مستقیم دارد. ما در رابینکو، با ارائه طیف کاملی از تجهیزات پسیو شبکه شامل انواع کابل‌های مسی و فیبر نوری، پچ پنل‌ها و کیستون‌های استاندارد، در کنار شما هستیم تا این بنیان حیاتی را با بالاترین کیفیت ممکن بسازید. برای مشاهده محصولات و دریافت مشاوره از کارشناسان ما، همین امروز با ما تماس بگیرید .
