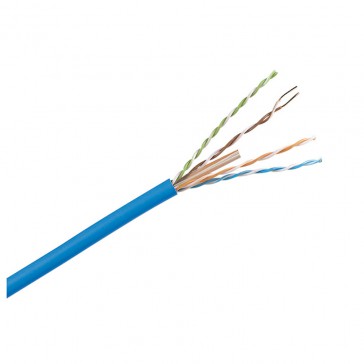

کابل شبکه cat6

مشخصات کلی:
کابل شبکه CAT6 که معمولاً CAT6 نامیده می‌شود، یک کابل زوجی به‌هم تابیده استاندارد برای اترنت و سایر لایه‌های فیزیکی شبکه است که با استانداردهای گذشته CAT5/5e و CAT3 سازگار…
کابل شبکه cat6

توضیحات بیشتر:

کابل­های شبکه از 4 زوج سیم که بهم تابیده (Twisted-Pair) شده­اند تشکیل می شود. ضخامت رشته سیم­ها با واحد AWG ( American Wire Gauge ) مشخص می­شود. کابل­های شبکه برای سیستم تلفن تحت شبکه (VOIP)، شبکه دیتا، دوربین مداربسته و … به کار برده می­شود. کابل­های شبکه با توجه به ویژگی­های کابل مانند: پهنای باند، indoor/outdoor، نوع روکش کابل و …  دسته­ بندی می­شوند.

در کابل­های شبکه بخاطر کاهش اثرات منفی امواج الکترومغناطیسِ سیم­های داخل کابل روی یکدیگر، هر زوج سیم را به دور هم می­تابانند.

هر جفت سیم برای شناسایی آسانتر دارای کد رنگی هستند. کدهای رنگی بصورت “آبی، سفید آبی”، “نارنجی، سفید نارنجی”، “سبز، سفید سبز”، “قهوه ای، سفید قهوه ای” هستند. ترتیب چینش رشته سیم­ها با توجه به استاندارد سربندی ( TIA568-A یا TIA568-B) متفاوت خواهد بود.

کابل CAT6:

این نوع کابل در شبکه­ های مبتنی بر Ethernet و مراکز داده مورد استفاده قرار می­گیرد. حداکثر فرکانس کاری این کابل 250MHz در کابل با متراژ 90 متر است که پهنای باند 1 گیگابیت بر ثانیه را فراهم می­کند. معمولاً داخل این کابل برای افزایش مقاومت کششی و جداسازی زوج سیم­ها از یک Divider پلاستیکی استفاده می­شود. یکی از برندهای محبوب در خصوص کابل cat6، کابل شبکه لگراند است که کیفیت بالایی دارد.

روکش PVC:

PVC مخفف کلمات PolyVinyl Chloride است؛ این ماده از انواع پلاستیک به شمار می آید. PVC یک عایق مناسب برای جریان الکتریسیته است و به همین خاطر در تولید و ساخت انواع سیم و کابل مورد استفاده قرار می گیرد. از جمله مزایای PVC  می توان از قیمت مناسب، استقامت عایقی مطلوب، فرآیند تولیدی و رنگ پذیری آسان، انعطاف پذیری خوب و قابلیت بازیافت نام برد.

معایب روکش PVC:

  • در زمان حریق گاز سمی هیدروژن کلرید انتشار می دهد که باعث آسیب های چشمی، پوستی و تنفسی خواهد شد.
  • تولید دود زیاد که موجب کاهش قدرت دید می گردد.

Product characteristics

Cat. 6 cables for local networks

  • Performance 250 MHz
  • 4 pairs or 2 x 4 twisted pairs, 100 Ω
  • Blue RAL 5015
  • ANSI/TIA colour code
  • Compliant with ISO/IEC 11 801, EN 50173 and ANSI/TIA 568 standards
  • Products conforming to the new CPR regulations
  • Euroclass Dca for LSZH cables (except Cat No 0 328 86: Euroclass Cca), Euroclass Eca for PVC cables

U/UTP – 4 pairs

  • PVC
  • Length 305 m
  • Supplied in cardboard box
  • Weight 13 kg
