کابل شبکه دوربین مداربسته چیست ؟

شاهرگ حیاتی سیستم نظارتی شما

در دنیای امنیت و نظارت، دوربین‌های مداربسته چشم‌های همیشه بیدار ما هستند. اما کیفیت تصویری که ما از این چشم‌ها دریافت می‌کنیم، تنها به لنز و سنسور خود دوربین وابسته نیست. در حقیقت، یکی از حیاتی‌ترین و در عین حال نادیده‌گرفته‌شده‌ترین اجزای هر سیستم نظارتی، رسانه‌ای است که داده‌های تصویری را از دوربین به دستگاه ضبط منتقل می‌کند. این رسانه، یعنی کابل شبکه دوربین مداربسته، نقشی معادل شاهرگ در بدن انسان را برای سیستم امنیتی شما ایفا می‌کند.

ما در رابینکو، به عنوان پیشرو در ارائه راه‌حل‌های کامل زیرساخت شبکه و امنیت، از انواع فایروال گرفته تا کابل‌های مسی و فیبر نوری، بارها شاهد بوده‌ایم که چگونه یک انتخاب اشتباه در کابل‌کشی، گران‌ترین سیستم‌های نظارتی را به یک مجموعه ناکارآمد و غیرقابل اعتماد تبدیل کرده است. این مقاله قصد دارد تا با نگاهی عمیق و تخصصی به دنیای الکترونیک و استانداردهای شبکه، به شما نشان دهد که چرا کابل شبکه دوربین مداربسته بسیار فراتر از یک سیم ساده است و چگونه انتخاب صحیح آن، تضمین‌کننده امنیت و آرامش خاطر شما خواهد بود.

• پیشنهاد بررسی و مطالعه >>>>انتخاب بهترین یو پی اس برای دوربین مدار بسته

بخش اول: از آنالوگ تا دیجیتال؛ تکامل کابل‌های نظارتی

برای درک اهمیت کابل شبکه دوربین مداربسته در سیستم‌های مدرن، ابتدا باید نگاهی به گذشته بیندازیم. سیستم‌های نظارتی اولیه، آنالوگ بودند و برای انتقال تصویر از کابل‌های کواکسیال (Coaxial) استفاده می‌کردند.

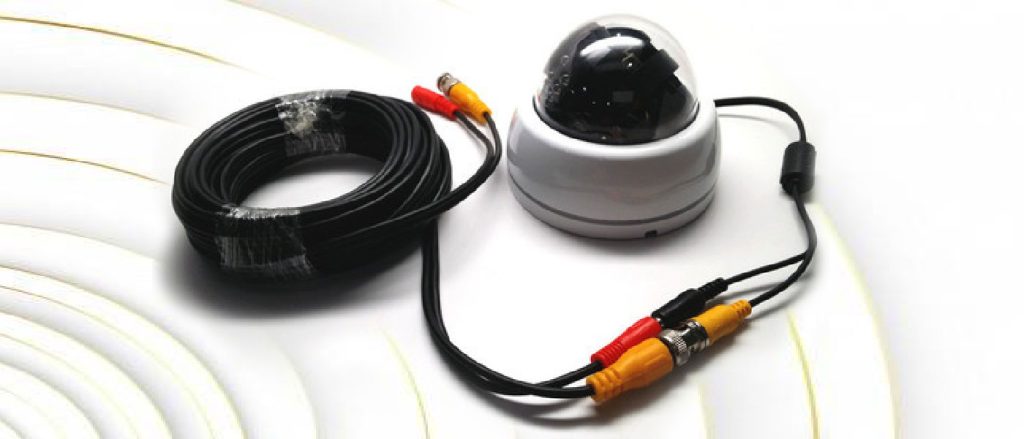

کابل کواکسیال: میراث گذشته

کابل کواکسیال از یک هسته مسی مرکزی برای انتقال سیگنال ویدئویی آنالوگ، یک لایه دی‌الکتریک عایق، یک شیلد بافته‌شده برای محافظت در برابر نویز و یک روکش خارجی تشکیل شده است.

• جنبه الکترونیکی: مهم‌ترین مشخصه کابل کواکسیال، امپدانس مشخصه (Characteristic Impedance) آن است که معمولاً 75 اهم (75Ω) برای کاربردهای ویدئویی است. عدم تطابق امپدانس بین دوربین، کابل و دستگاه DVR می‌تواند باعث بازگشت سیگنال (Signal Reflection) و ایجاد سایه یا اعوجاج در تصویر شود. با وجود اینکه این کابل‌ها هنوز در سیستم‌های آنالوگ HD (مانند HD-TVI و AHD) کاربرد دارند، اما محدودیت‌هایی جدی از جمله افت سیگنال در مسافت‌های طولانی و عدم پشتیبانی از قابلیت‌های مدرن شبکه‌ای را دارا هستند.

با ظهور دوربین‌های تحت شبکه (IP Camera)، نیاز به یک رسانه انتقال هوشمندتر، سریع‌تر و انعطاف‌پذیرتر احساس شد. این نیاز، راه را برای استفاده گسترده از کابل شبکه زوج به‌هم‌تابیده (Twisted Pair) باز کرد.

بخش دوم: کالبدشکافی کابل شبکه دوربین مداربسته (Twisted Pair)

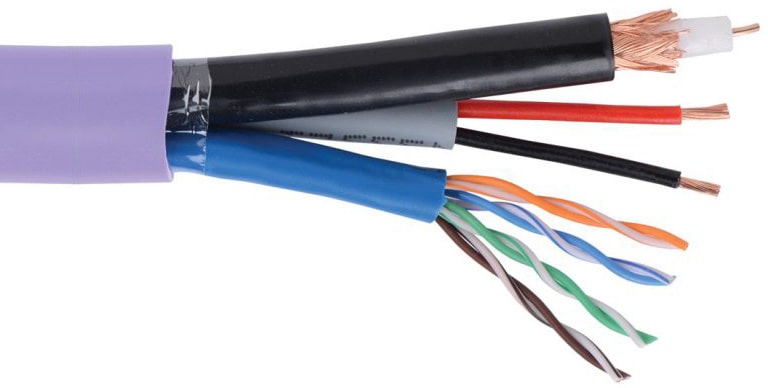

امروزه وقتی از کابل شبکه دوربین مداربسته صحبت می‌کنیم، منظورمان عمدتاً کابل‌های زوج به‌هم‌تابیده است که بر اساس استانداردهای Cat5e، Cat6 و بالاتر تولید می‌شوند. این کابل‌ها از چهار زوج سیم (مجموعاً هشت رشته) تشکیل شده‌اند که هر زوج با نرخ مشخصی به دور یکدیگر پیچیده شده‌اند.

• جنبه الکترونیکی: چرا زوج‌های به‌هم‌تابیده؟ این طراحی هوشمندانه، یک شاهکار مهندسی الکترونیک برای مقابله با دو دشمن اصلی سیگنال‌های داده است:
  1. تداخل الکترومغناطیسی خارجی (EMI): پیچش سیم‌ها باعث می‌شود که نویز القا شده از منابع خارجی (مانند کابل‌های برق یا موتورها) در هر دو سیم یک زوج به صورت یکسان اما با فاز مخالف تأثیر بگذارد. گیرنده دیفرانسیل در تجهیزات شبکه، تنها اختلاف ولتاژ بین دو سیم را به عنوان سیگنال معتبر می‌شناسد و چون نویز روی هر دو سیم یکسان است، عملاً حذف می‌شود. به این ویژگی حالت مشترک حذف نویز (Common Mode Noise Rejection) می‌گویند.
  2. هم‌شنوایی (Crosstalk): میدان مغناطیسی ایجاد شده توسط سیگنال در یک زوج می‌تواند روی زوج‌های مجاور نویز القا کند. پیچش‌های متفاوت در هر زوج (مثلاً زوج نارنجی نرخ پیچش بیشتری نسبت به زوج آبی دارد) این اثر را به حداقل می‌رساند.

• پیشنهاد بررسی و مطالعه >>>>نحوه انتخاب سرور برای دوربین های مدار بسته

دسته‌بندی‌ها (Categories): تفاوت در پهنای باند

تفاوت اصلی بین کابل‌های Cat5e و Cat6 در پهنای باند فرکانسی آن‌هاست:

• Cat5e: پهنای باند تا 100 مگاهرتز را پشتیبانی می‌کند و برای سرعت‌های تا 1 گیگابیت بر ثانیه (Gbps) در فواصل استاندارد مناسب است. این کابل برای اکثر دوربین‌های نظارتی HD و Full HD کاملاً کافی است.
• Cat6: با پهنای باند 250 مگاهرتز، عملکرد بهتری در برابر هم‌شنوایی و نویز دارد و برای سرعت‌های 1 گیگابیت ایده‌آل است. برای دوربین‌های نظارتی 4K یا سیستم‌هایی که چندین دوربین با کیفیت بالا روی یک کابل تجمیع می‌شوند، کابل شبکه دوربین مداربسته از نوع Cat6 انتخابی مطمئن‌تر و آینده‌نگرانه‌تر است.

نکته رابینکو: ما در رابینکو، با ارائه کابل‌های مسی استاندارد در هر دو رده Cat5e و Cat6، به شما کمک می‌کنیم تا بهترین گزینه را متناسب با نیاز فعلی و آینده سیستم نظارتی خود انتخاب کنید.

بخش سوم: قدرت و داده در یک کابل؛ جادوی PoE

یکی از بزرگ‌ترین مزایای استفاده از کابل شبکه دوربین مداربسته، قابلیت Power over Ethernet (PoE) است. این فناوری به شما اجازه می‌دهد که برق مورد نیاز دوربین را از طریق همان کابلی که داده‌ها را منتقل می‌کند، تأمین نمایید.

• جنبه الکترونیکی: استانداردهای PoE (مانند 802.3af، 802.3at، 802.3bt) ولتاژ DC (معمولاً 48 ولت) را از یک سوئیچ PoE یا اینژکتور، روی زوج سیم‌های آزاد (در شبکه‌های 10/100) یا به صورت ولتاژ فانتوم روی زوج‌های حامل داده (در شبکه‌های گیگابیتی) ارسال می‌کنند. مدارهای هوشمند در دوربین و سوئیچ قبل از ارسال ولتاژ اصلی، با یکدیگر “مذاکره” می‌کنند تا از سازگاری و عدم آسیب به تجهیزات اطمینان حاصل شود.

• پیشنهاد بررسی و مطالعه >>>>سامانه مدیریت دوربین مداربسته

مزایای PoE:

• کاهش هزینه‌ها و سادگی نصب: نیاز به کابل‌کشی برق جداگانه برای هر دوربین از بین می‌رود.
• انعطاف‌پذیری: دوربین‌ها را می‌توان در هر مکانی که کابل شبکه وجود دارد نصب کرد، حتی اگر پریز برق در آن نزدیکی نباشد.
• پایداری: تأمین برق متمرکز از طریق یک سوئیچ PoE متصل به UPS، عملکرد دوربین‌ها را حتی در زمان قطعی برق تضمین می‌کند.

این فناوری، نصب سیستم‌های دوربین‌های نظارتی را متحول کرده و آن را بسیار ساده‌تر و مقرون‌به‌صرفه‌تر نموده است.

بخش چهارم: UTP در برابر STP؛ نبرد با نویز

در محیط‌هایی که تداخل الکترومغناطیسی (EMI) شدید است، حتی طراحی زوج به‌هم‌تابیده نیز ممکن است کافی نباشد. در این موارد، از نسخه شیلددار کابل شبکه استفاده می‌شود.

• UTP (Unshielded Twisted Pair): کابل شبکه بدون شیلد که در اکثر محیط‌های اداری و خانگی کاربرد دارد.
• STP/FTP (Shielded/Foiled Twisted Pair): این کابل‌ها دارای یک لایه فویل آلومینیومی یا شیلد بافته‌شده در اطراف زوج‌ها هستند. این شیلد مانند یک قفس فارادی عمل کرده، نویز خارجی را جذب و از طریق سیستم ارتینگ مناسب تخلیه می‌کند.

چه زمانی از کابل شیلددار استفاده کنیم؟

• نصب کابل شبکه دوربین مداربسته به موازات کابل‌های برق فشار قوی.
• محیط‌های صنعتی با وجود موتورهای الکتریکی بزرگ و ماشین‌آلات.
• بیمارستان‌ها و مراکز درمانی با تجهیزات حساس پزشکی.

نکته رابینکو: استفاده از کابل STP نیازمند استفاده از کیستون‌ها، پچ پنل‌ها و سوکت‌های شیلددار و اتصال صحیح به سیستم ارتینگ است. در غیر این صورت، شیلد خود به یک آنتن جذب نویز تبدیل می‌شود.

• پیشنهاد بررسی و مطالعه >>>>نحوه انتخاب هارد مناسب دوربین مداربسته

بخش پنجم: مس در برابر آلومینیوم با روکش مس (CCA)؛ انتخاب حیاتی

این شاید مهم‌ترین بخش فنی در انتخاب یک کابل شبکه دوربین مداربسته باکیفیت باشد. بسیاری از کابل‌های ارزان‌قیمت موجود در بازار، به جای مس خالص، از آلومینیوم با روکش مس (CCA) ساخته شده‌اند.

• جنبه الکترونیکی و فیزیکی:
  1. مقاومت الکتریکی بالاتر: مقاومت DC آلومینیوم حدود 60% بیشتر از مس است. این یعنی افت ولتاژ و تضعیف سیگنال (Attenuation) در کابل CCA بسیار شدیدتر است و عملاً نمی‌توان از آن در مسافت‌های استاندارد 90 متری استفاده کرد.
  2. شکنندگی: آلومینیوم در برابر خمش و کشش بسیار شکننده‌تر از مس است و در حین نصب به راحتی دچار شکستگی‌های میکروسکوپی می‌شود.
  3. عملکرد ضعیف در PoE: مقاومت بالاتر CCA باعث می‌شود هنگام عبور جریان برق برای PoE، گرمای بیشتری تولید شود. این امر نه تنها اتلاف انرژی را بالا می‌برد، بلکه می‌تواند باعث ذوب شدن روکش کابل و حتی آتش‌سوزی شود و به پورت‌های سوئیچ و دوربین آسیب جدی برساند.
  4. اکسیداسیون: آلومینیوم به سرعت اکسید می‌شود و یک لایه نارسانا در محل اتصالات ایجاد می‌کند که به مرور زمان باعث قطعی کامل ارتباط می‌گردد.

هشدار جدی: استفاده از کابل CCA در سیستم نظارتی، یک ریسک بزرگ و غیراصولی است. تمام کابل‌های مسی ارائه‌شده توسط رابینکو دارای تضمین ۱۰۰٪ مس خالص (Solid Copper) هستند تا عملکرد بی‌نقص و ایمنی سیستم شما را تضمین کنند.

بخش ششم: فراتر از مس؛ چه زمانی به فیبر نوری نیاز داریم؟

کابل شبکه دوربین مداربسته مسی، با تمام مزایایش، دارای محدودیت طول 100 متر است. برای فواصل طولانی‌تر یا شرایط خاص، کابل‌های فیبر نوری وارد میدان می‌شوند.

• انتقال از طریق نور: فیبر نوری به جای پالس الکتریکی، پالس‌های نور را از طریق رشته‌های نازک شیشه‌ای منتقل می‌کند.
• مزایای کلیدی:
  • مسافت‌های بسیار طولانی: قابلیت انتقال داده تا ده‌ها کیلومتر بدون افت کیفیت.
  • پهنای باند عظیم: ایده‌آل برای اتصال چندین دوربین 4K یا 8K.
  • ایمنی کامل در برابر EMI: چون سیگنال نوری است، هیچ‌گونه نویز الکترومغناطیسی بر آن تأثیر نمی‌گذارد.
  • امنیت بالاتر: شنود یا انشعاب گرفتن از فیبر نوری بسیار دشوار است.

کاربردها: اتصال بین ساختمان‌ها در یک محوطه بزرگ، نظارت بر خطوط لوله، بزرگراه‌ها و پروژه‌های صنعتی عظیم.

راه حل رابینکو: ما با ارائه طیف کاملی از کابل‌های فیبر نوری و تجهیزات مرتبط، به شما کمک می‌کنیم تا بر محدودیت‌های مسافت غلبه کرده و یک شبکه نظارتی گسترده و پایدار ایجاد کنید.

• پیشنهاد بررسی و مطالعه >>>>معرفی بهترین دوربین مداربسته خانگی

نتیجه‌گیری: انتخاب هوشمندانه کابل، بنیان امنیت پایدار

همانطور که دیدیم، کابل شبکه دوربین مداربسته یک انتخاب ساده و کم‌اهمیت نیست. این کابل، شاهراه ارتباطی سیستم امنیتی شماست و کیفیت آن مستقیماً بر وضوح تصویر، پایداری ارتباط و حتی ایمنی تجهیزات شما تأثیر می‌گذارد. از درک تفاوت‌های فنی بین دسته‌بندی‌های مختلف گرفته تا تشخیص حیاتی مس خالص از CCA و انتخاب بین زیرساخت مسی یا فیبر نوری، هر تصمیم نیازمند دانش و دقت است.

در رابینکو، ما خود را متعهد می‌دانیم که نه تنها محصولات باکیفیت، بلکه دانش فنی لازم برای یک انتخاب صحیح را نیز در اختیار شما قرار دهیم. زیرساخت کابلی قدرتمند شما، بستری است که می‌توانید بر روی آن با اطمینان، سایر لایه‌های امنیتی مانند دوربین‌های نظارتی پیشرفته و فایروال‌های قدرتمند را برای حفاظت از شبکه خود پیاده‌سازی کنید.

آیا برای پروژه نظارتی خود به دنبال یک راه حل کابلی مطمئن و استاندارد هستید؟ همین امروز با کارشناسان ما تماس بگیرید و با مراجعه به صفحات محصولات ما، از کیفیت برتر کابل‌های مسی و فیبر نوری رابینکو اطمینان حاصل کنید.
