پچ پنل شیلد دار چیست و چه کاربردی دارد؟

زره محافظ شبکه شما

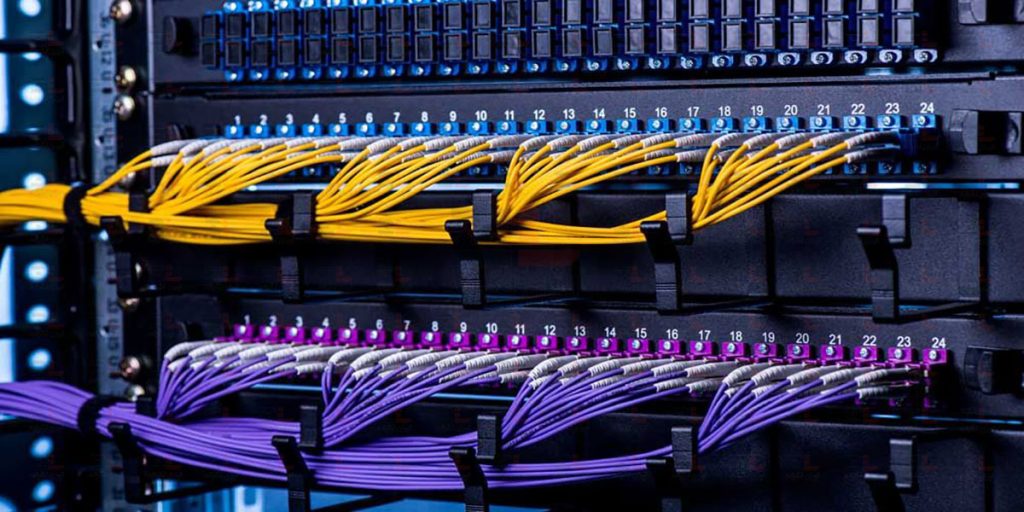

در قلب هر مرکز داده، اتاق سرور یا شبکه ساختاریافته، تجهیزاتی وجود دارند که شاید در نگاه اول ساده به نظر برسند، اما نقشی حیاتی در پایداری، سرعت و حتی امنیت کل زیرساخت ایفا می‌کنند. پچ پنل (Patch Panel) یکی از همین قهرمانان گمنام است. اما زمانی که صحبت از محیط‌های حساس، شبکه‌های با سرعت بالا و انتقال داده‌های بدون خطا به میان می‌آید، نسخه تکامل‌یافته‌تری از این تجهیزات به نام پچ پنل شیلد دار (Shielded Patch Panel) وارد میدان می‌شود.

ما در رابینکو، به عنوان متخصصان ارائه راه‌حل‌های جامع شبکه و امنیت، از کابل‌های مسی و فیبر نوری گرفته تا فایروال‌های پیشرفته، معتقدیم که درک عمیق از عملکرد هر جزء شبکه، کلید ساخت یک زیرساخت بی‌نقص است. این مقاله یک بررسی سطحی نیست؛ بلکه سفری به دنیای امواج الکترومغناطیس و نقش حیاتی یک قطعه فلزی در حفاظت از داده‌های ارزشمند شماست. با ما همراه باشید تا بفهمیم چرا و در کجا، پچ پنل شیلد دار دیگر یک انتخاب نیست، بلکه یک ضرورت انکارناپذیر است.

بخش اول: پچ پنل چیست؟ فراتر از یک سازمان‌دهنده ساده

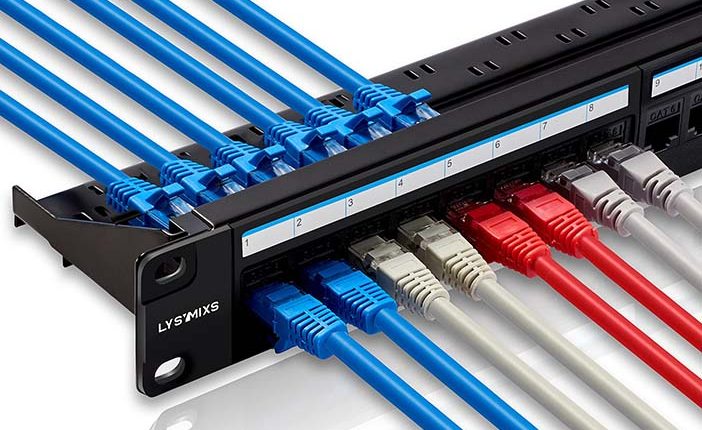

قبل از ورود به دنیای شیلدها، بیایید نقش اصلی پچ پنل را مرور کنیم. در ساده‌ترین تعریف، پچ پنل یک قطعه سخت‌افزاری است که مجموعه‌ای از پورت‌ها (معمولاً RJ45 برای شبکه) را در یک پنل واحد جمع‌آوری می‌کند. در پشت پچ پنل، کابل‌های افقی شبکه که از پریزهای دیواری (Faceplates) در سراسر ساختمان کشیده شده‌اند، به صورت دائمی سربندی (Terminate) می‌شوند. در جلوی آن، پورت‌های ماژولار قرار دارند که از طریق کابل‌های کوتاه‌تری به نام پچ کورد (Patch Cord) به تجهیزات اکتیو شبکه مانند سوئیچ‌ها، روترها و فایروال‌ها متصل می‌شوند.

• پیشنهاد بررسی و مطالعه >>>>تفاوت پچ کورد اورجینال و فیک

کاربردهای اصلی پچ پنل:

1. سازماندهی و مدیریت: پچ پنل به جای اتصال مستقیم انبوهی از کابل‌های بلند به سوئیچ، یک نقطه مرکزی، ثابت و مدیریت‌پذیر برای تمام اتصالات شبکه فراهم می‌کند.
2. انعطاف‌پذیری: تغییر اتصال یک کاربر از یک پورت سوئیچ به پورت دیگر، تنها با جابجایی یک پچ کورد کوتاه انجام می‌شود، بدون نیاز به دستکاری در کابل‌کشی اصلی و دائمی ساختمان.
3. افزایش طول عمر تجهیزات: با کاهش دفعات اتصال و قطع مستقیم کابل‌ها به پورت‌های گران‌قیمت سوئیچ‌ها، از استهلاک فیزیکی آن‌ها جلوگیری می‌کند.

اما این تعریف برای یک شبکه استاندارد اداری کافی است. وقتی پای “نویز” به میان می‌آید، بازی عوض می‌شود.

بخش دوم: دشمن خاموش شبکه؛ تداخل الکترومغناطیسی (EMI)

دنیای ما سرشار از امواج و میدان‌های الکترومغناطیسی نامرئی است. هر دستگاهی که با برق کار می‌کند، از کابل‌های برق فشار قوی و موتورهای آسانسور گرفته تا لامپ‌های مهتابی و حتی تلفن همراه شما، نوعی “نویز” الکترومغناطیسی یا EMI (Electromagnetic Interference) تولید می‌کند.

• جنبه الکترونیکی: داده‌ها در کابل‌های مسی شبکه به صورت پالس‌های الکتریکی با ولتاژ پایین منتقل می‌شوند. این پالس‌ها، میدان‌های الکترومغناطیسی ضعیفی در اطراف خود ایجاد می‌کنند. از طرف دیگر، زمانی که یک کابل شبکه در معرض یک میدان مغناطیسی خارجی قوی (EMI) قرار می‌گیرد، این میدان می‌تواند ولتاژهای ناخواسته‌ای را روی سیم‌های مسی القا کند. این ولتاژهای القایی با سیگنال اصلی داده تداخل کرده و آن را مخدوش می‌کنند.
  • هم‌شنوایی (Crosstalk): نوع خاصی از EMI است که از خود کابل‌های شبکه مجاور ناشی می‌شود. سیگنال در یک زوج سیم، روی زوج سیم کناری نویز القا می‌کند. این پدیده به خصوص در فرکانس‌های بالا (سرعت‌های گیگابیتی) تشدید می‌شود.

این نویزها منجر به خراب شدن بسته‌های داده (Packet Corruption)، افزایش خطاهای بیتی (Bit Errors) و در نتیجه، نیاز به ارسال مجدد داده‌ها می‌شوند. ماحصل این فرآیند، چیزی نیست جز کندی محسوس شبکه، قطعی‌های متناوب و عملکرد غیرقابل اعتماد.

• پیشنهاد بررسی و مطالعه >>>تفاوت پچ کورد اورجینال و فیک

بخش سوم: راه حل؛ زره فلزی کابل و پچ پنل شیلد دار

برای مبارزه با EMI، زیرساخت شبکه به یک سیستم دفاعی نیاز دارد. این سیستم دفاعی از دو جزء اصلی تشکیل شده است: کابل شیلد دار (Shielded Twisted Pair – STP) و پچ پنل شیلد دار.

کابل شیلد دار (STP/FTP): اولین خط دفاعی

برخلاف کابل‌های UTP (Unshielded Twisted Pair) که فقط یک روکش پلاستیکی دارند، کابل‌های شیلد دار دارای یک لایه محافظ فلزی (معمولاً فویل آلومینیومی یا یک توری بافته شده مسی) در زیر روکش اصلی هستند.

• قفس فارادی (Faraday Cage): این شیلد فلزی مانند یک قفس فارادی در مقیاس میکرو عمل می‌کند. این قفس، نویزهای الکترومغناطیسی خارجی را جذب کرده و از رسیدن آن‌ها به زوج‌های به‌هم‌تابیده داخلی جلوگیری می‌کند.

اما این شیلد به تنهایی کافی نیست. نویز جذب شده باید به جایی تخلیه شود. اگر این انرژی تخلیه نشود، خود شیلد تبدیل به یک آنتن شده و نویز را تشدید می‌کند! اینجاست که نقش حیاتی پچ پنل شیلد دار مشخص می‌شود.

پچ پنل شیلد دار: قلب سیستم تخلیه نویز

یک پچ پنل شیلد دار، برخلاف نسخه بدون شیلد خود، دارای بدنه‌ای تمام فلزی و کیستون‌های (Keystone Jacks) فلزی است. این ساختار فلزی به یک نقطه اتصال مشخص برای سیم تخلیه (Drain Wire) کابل شیلد دار و یک پیچ یا ترمینال برای اتصال به سیستم زمین (Earthing) رک و ساختمان مجهز است.

عملکرد الکترونیکی سیستم شیلدینگ:

1. تداوم شیلد (Shield Continuity): زمانی که یک کابل STP به یک کیستون شیلد دار متصل می‌شود، پوشش فلزی کیستون با فویل یا شیلد کابل تماس برقرار می‌کند. این اتصال، یک مسیر رسانای الکتریکی پیوسته از ابتدای کابل تا خود پچ پنل ایجاد می‌کند.
2. جمع‌آوری و تخلیه نویز: بدنه فلزی پچ پنل، تمام نویزهای جمع‌آوری شده توسط شیلد تک‌تک کابل‌های متصل را دریافت می‌کند.
3. اتصال به زمین (Grounding): پچ پنل از طریق کابل اتصال به زمین، این انرژی الکتریکی ناخواسته (نویز) را به شینه ارت رک و سپس به سیستم ارتینگ اصلی ساختمان منتقل و تخلیه می‌کند. این فرآیند، سیگنال‌های داده را پاک و بدون تداخل نگه می‌دارد.

یک اشتباه مهلک: استفاده از کابل شیلد دار با پچ پنل معمولی (UTP) یا عدم اتصال پچ پنل شیلد دار به زمین، یکی از بدترین اشتباهات ممکن است. در این حالت، شما یک آنتن بزرگ برای جذب نویز ساخته‌اید که هیچ راهی برای تخلیه آن ندارد و عملکرد شبکه را از حالت عادی هم بدتر می‌کند.

• پیشنهاد بررسی و مطالعه >>>>انواع کابل شبکه CAT6

بخش چهارم: چه زمانی استفاده از پچ پنل شیلد دار ضروری است؟

استفاده از زیرساخت شیلد دار همیشه لازم نیست، اما در سناریوهای زیر یک ضرورت مطلق است:

1. محیط‌های با نویز الکتریکی بالا (محیط‌های صنعتی): در کارخانه‌ها، کارگاه‌ها و هر مکانی که موتورهای الکتریکی بزرگ، دستگاه‌های جوشکاری، ژنراتورها و کابل‌های برق فشار قوی وجود دارند، سطح EMI به شدت بالاست و استفاده از زیرساخت UTP تقریباً غیرممکن است.
2. مراکز درمانی و بیمارستان‌ها: تجهیزات پزشکی حساس مانند دستگاه‌های MRI و X-Ray، نویز الکترومغناطیسی قدرتمندی تولید می‌کنند. برای حفاظت از شبکه بیمارستان و جلوگیری از تداخل با این تجهیزات، زیرساخت شیلد دار الزامی است.
3. مراکز داده و اتاق‌های سرور: تراکم بالای تجهیزات و کابل‌های برق در رک‌ها، می‌تواند یک محیط پرنویز ایجاد کند. برای تضمین عملکرد شبکه‌های با سرعت 10Gbps و بالاتر، استفاده از زیرساخت شیلد دار (مانند Cat6a یا Cat7) قویاً توصیه می‌شود.
4. سیستم‌های نظارت تصویری (CCTV): دوربین‌های نظارتی تحت شبکه، به خصوص مدل‌های با قابلیت PoE (Power over Ethernet)، در کنار کابل‌های برق نصب می‌شوند. برای جلوگیری از افت کیفیت تصویر، نویز و خطوط افقی در ویدئو، استفاده از کابل و پچ پنل شیلد دار یک راهکار هوشمندانه است.
5. هر مسیری که کابل شبکه موازی با کابل برق عبور می‌کند: طبق استاندارد، باید فاصله مشخصی بین کابل داده و برق رعایت شود. اگر به دلیل محدودیت‌های فیزیکی این امکان وجود ندارد، استفاده از کابل و پچ پنل شیلد دار تنها راه‌حل برای جلوگیری از تداخل است.

• پیشنهاد بررسی و مطالعه >>>>کابل فیبر نوری outdoor

بخش پنجم: انتخاب و نصب صحیح – کلید موفقیت

انتخاب یک پچ پنل شیلد دار باکیفیت و نصب صحیح آن، به اندازه خود محصول اهمیت دارد.

• کیفیت ساخت: به دنبال پچ پنل‌هایی با بدنه فلزی محکم، کیستون‌های با روکش فلزی باکیفیت و ترمینال اتصال به زمین استاندارد باشید. محصولات ارزان‌قیمت ممکن است از آلیاژهای ضعیف استفاده کنند که رسانایی خوبی ندارند.
• تطابق با استاندارد کابل: مطمئن شوید که پچ پنل با رده (Category) کابل شما سازگار است. برای کابل Cat6a باید از پچ پنل Cat6a استفاده کنید تا از تمام پهنای باند آن پشتیبانی شود.
• نصب و اتصال به زمین:
  • کابل اتصال به زمین پچ پنل باید تا حد امکان کوتاه باشد.
  • این کابل باید به شینه ارت رک (Rack Grounding Busbar) متصل شود.
  • خود رک نیز باید به سیستم ارتینگ اصلی و استاندارد ساختمان متصل باشد. مقاومت این اتصال باید بسیار پایین (زیر 5 اهم) باشد تا تخلیه نویز به درستی صورت گیرد.

• پیشنهاد بررسی و مطالعه >>>>کابل شبکه cat6A

نتیجه‌گیری: سرمایه‌گذاری هوشمندانه برای یک شبکه پایدار

پچ پنل شیلد دار صرفاً یک قطعه فلزی گران‌تر نیست؛ بلکه یک جزء حیاتی و هوشمند در مهندسی یک شبکه قابل اعتماد است. این تجهیزات با ایجاد یک مسیر پیوسته برای تخلیه نویزهای مخرب الکترومغناطیسی، از داده‌های شما محافظت کرده و تضمین می‌کنند که زیرساخت شما بتواند در سخت‌ترین شرایط نیز با حداکثر سرعت و پایداری به کار خود ادامه دهد.

در رابینکو، ما اهمیت یک زیرساخت بی‌نقص را عمیقاً درک می‌کنیم. به همین دلیل، مجموعه‌ای از بهترین و استانداردترین تجهیزات پسیو شبکه، از جمله پچ پنل‌های شیلد دار و کابل‌های مسی STP/FTP را برای شما فراهم کرده‌ایم. با انتخاب محصولات ما، شما نه تنها یک قطعه سخت‌افزاری، بلکه آرامش خاطر حاصل از یک شبکه پایدار را خریداری می‌کنید. این زیرساخت مستحکم، بستری ایده‌آل برای پیاده‌سازی راه‌حل‌های امنیتی پیشرفته مانند فایروال‌ها و سیستم‌های دوربین نظارتی شما خواهد بود.

آیا شبکه شما در محیط پرنویزی قرار دارد؟ آیا با قطعی‌ها و کندی‌های بی‌دلیل مواجه هستید؟ شاید زمان آن رسیده که زره دفاعی شبکه خود را تقویت کنید. برای دریافت مشاوره تخصصی و انتخاب پچ پنل و کابل مناسب برای پروژه خود، همین امروز با کارشناسان ما در رابینکو تماس بگیرید و از صفحات محصولات ما دیدن فرمایید.
